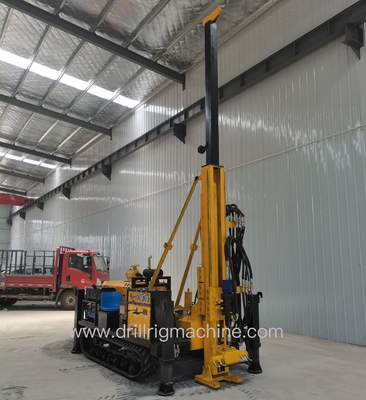

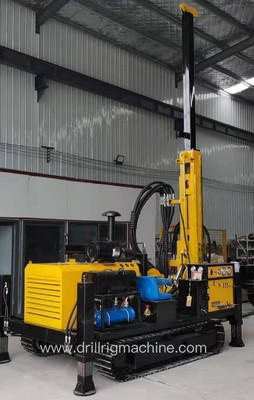

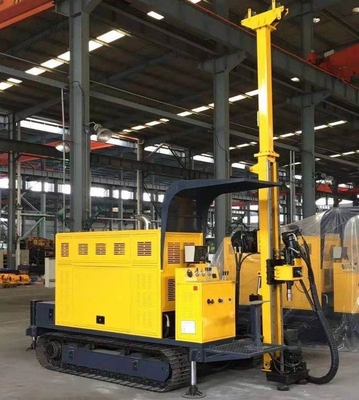

سر محرک بالای دکل حفاری نوع خزنده V2 با ابزارهای حفاری هسته دیواره نازک

سر محرک بالای دکل حفاری نوع خزنده V2 با ابزارهای حفاری هسته دیواره نازک
سر محرک بالای دکل حفاری نوع خزنده V2 با ابزارهای حفاری هسته دیواره نازک

تصویر بزرگ :  سر محرک بالای دکل حفاری نوع خزنده V2 با ابزارهای حفاری هسته دیواره نازک

جزئیات محصول:
محل منبع: چين
نام تجاری: Sinotechdrill
گواهی: ISO & CCC
شماره مدل: P350C
پرداخت:
مقدار حداقل تعداد سفارش: مجموعه یک
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی برهنه
زمان تحویل: 20 روز پس از دریافت سپرده
شرایط پرداخت: اعتبارات اسنادی T/T
قابلیت ارائه: 25 PCS در هر ماه
توضیحات محصول جزئیات
نام: دکل حفاری هسته ای با BQ عمق 600 متر سوراخ حفاری: 600 متر BQ 350 متر NQ
حداکثر قطر: پی کیو فرشته حفاری: 45-90 درجه
کاربرد: مته هسته ای برای مواد معدنی شاسی بلند: خزنده یا چرخ
برجسته کردن:

دکل حفاری هسته ای نوع خزنده V2

,

دکل حفاری هسته ای نوع خزنده دیواره نازک

,

ابزار حفاری هسته دیوار نازک

دکل حفاری هسته جداشدنی خزنده


I. نمای کلی

دکل حفاری قابل حمل کامل هیدرولیک P350C نوعی دکل سبک است که برای اکتشافات زمین شناسی در مناطق دورافتاده که ورود به آن دشوار است طراحی شده است.این مدل قابلیت جابه‌جایی خزنده را داشت و همچنین می‌توان آن را توسط واحد و واحد برای حمل و نقل آسان جدا کرد.این عمدتاً برای حفاری الماس با تکنیک هسته گذاری خط سیم مناسب است.دکل متشکل از واحد قدرت دیزل، سیستم هیدرولیک، پانل کنترل، دکل، وینچ اصلی، وینچ سیمی، سر مته، سیستم تغذیه، گیره پا و غیره است. دکل برای تمام عملکرد مغزه‌بندی سطحی خود کاملاً هیدرولیک است.طراحی سبک شکافت باعث می شود دکل قابلیت مونتاژ و جداسازی خوبی داشته باشد و حمل و نقل به اکثر مناطق غیرقابل دسترس را تسهیل می کند.ساختار قوی به علاوه سیستم کنترل دقیق نرخ نفوذ بالا و قابلیت اطمینان فوق العاده را تضمین می کند.



Ⅱ.ویژگی های فنی اصلی:

1. مدل فول هیدرولیک و سر مته.چرخش سر مته با چهار پمپ هیدرولیک که توسط دو موتور دیزل هدایت می شود، تحقق می یابد.این همچنین باعث می شود که سیستم سیلندر هیدرولیک تغذیه، تغذیه کامل خود را در هر دو سرعت بالاتر و پایین تر متوجه شود.

2. با جداسازی خوب.دکل در طراحی از نوع تقسیم شده، شامل واحد نیرو، مخزن روغن هیدرولیک، سکوی دستکاری و مکانیسم عملیاتی، یعنی بخش حفاری، پذیرفته شده است.بنابراین وزن کمی دارند و می‌توان آن‌ها را با نیروی انسانی یا حیوانی حمل کرد.دکل را می توان در فضای باریک برای حفاری سوراخ در 45 درجه تا 90 درجه با سازگاری قوی تر اعمال کرد و اجرا کرد.

3. سازگاری با تکنیک های قوی.علاوه بر حفاری الماس با تکنیک مغزه زنی سیم، در تکنیک های قوی سازگاری دارد.برای نیازهای حفاری و تغذیه هر قشر دیگر قابل استفاده است.



پارامترهای اصلی:

موتور دیزل قدرت 76 کیلووات
RPM نامی (تنظیم کارخانه) 2400 دور در دقیقه
ظرفیت حفاری BQ 600 متر (1640 فوت)
NQ 350 متر (1148 فوت)
مقر 120 متر (393 فوت)
سر مته دور در دقیقه دو شیفت / تغییر بدون پله 0-1200 دور در دقیقه
حداکثرگشتاور 900 N·m (666lbf·ft)
حداکثرظرفیت بالابری اسپیندل 50 کیلونیوتن (11000 پوند برف)
حداکثرقدرت تغذیه 25 کیلونیوتن (5500 پوند برف)
پمپ اولیه پمپ هیدرولیک پمپ 1:67LPM در 25MPa
پمپ تریپلکس با جابجایی متغیر پیستون محوری برای راندن روتاتور، پمپ گل وینچ و جک های تراز. پمپ دوم:43LPM در 20MPa
دارای سیستم بار سنج پمپ سوم:30 LPM در 20 مگا پاسکال
  پمپ 4:7 LPM در 20 مگا پاسکال
ظرفیت بالابر اصلی نیروی بالابر (تک سیم) 20kN (4400lbf) (درام لخت)
سرعت بالابر (تک سیم) 84-165 متر در دقیقه (درام برهنه)
قطر سیم فولادی 14 میلی متر (0.55 اینچ)
طول سیم فولادی 30 متر (98.42 فوت)
ظرفیت بالابر سیمی نیروی بالابر (تک سیم) 800 کیلوگرم (1760 پوند) (درام لخت)
سرعت بالابر (تک سیم) 96-255 متر در دقیقه (درام برهنه)
قطر سیم فولادی 6 میلی متر (0.23 اینچ)
طول سیم فولادی 500 متر (1640 فوت)
دکل ارتفاع دکل 5 متر (16.4 فوت)
زاویه تنظیم دکل 0-90 درجه
زاویه حفاری 45 درجه افقی به 90 درجه عمودی پایین
راد کش 1.5 متر
تغذیه سکته مغزی 1800 میلی‌متر (5.9 فوت)
پمپ گل تایپ کنید پمپ رفت و برگشتی Triplex Plunger
مدل BW100
دیگران وزن (نوع پلت فرم) 1500 کیلوگرم (3306 پوند)
ابعاد (L×W×H) 3500×1500×1300 میلی متر
(11.48×4.92×4.26ft)
